法蘭的分類和設計

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2019-01-29 11:54:34     瀏覽次數:

  法蘭的分類

  法蘭分類主要有以下方法:

  1、按其被連接的部件分為管法蘭和容器法蘭。

  2、按法蘭接觸面的寬窄可分為窄面法蘭和寬面法蘭。

  a寬面法蘭是指墊片接觸面分布于法蘭螺栓中心圓內外兩側的法蘭連接,一般用于壓力很低場合。

  b窄面法蘭是指墊片接觸面位于法蘭螺栓孔包圍的圓周內的法蘭連接。

  3、按整體性程度分為整體法蘭、松式法蘭和任意式法蘭。

  a整體法蘭:指法蘭環、頸部及圓筒三者有效地連接成一整體的法蘭,共同承受法蘭力矩的作用。

  b松式法蘭:指法蘭與圓筒未能有效地連接成一整體的法蘭,計算中認為法蘭力矩完全由法蘭環本身來承擔。典型松式法蘭有活套法蘭。

  c任意式法蘭:指整體性程度介于上述二者間的法蘭。其圓筒與法蘭環雖未形成一整體結構,但可作為一個接構元件,共同承受法蘭力矩。

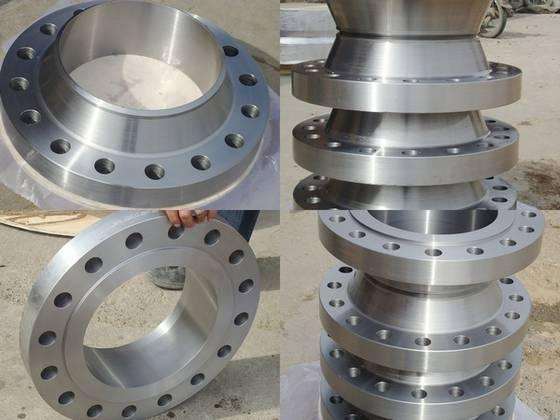

法蘭

  法蘭的連接設計

  法蘭連接設計分為三部分:墊片設計、螺栓設計和法蘭設計。

  a 墊片設計:應根據設計條件和使用介質,選定適當墊片種類、材質、并確定墊片尺寸(內徑和外徑),以此計算預緊和操作狀態下壓緊力。

  b螺栓設計:在選用適當螺栓材料基礎上,根據墊片所需壓緊力分別計算螺栓面積,取大者作計算面積,實際螺栓面積應不小于計算面積。螺栓設計的關鍵是須確定一盡可能小螺栓中心圓直徑,通過試算合適螺栓規格和數量進行。

  c法蘭設計。

  墊片強制密封有兩個條件:預緊密封條件和操作密封條件。法蘭連接在形成預緊密封條件時,墊圈單位面積上的壓緊力稱為墊片的密封比壓力,用y表示。墊片材料越硬,y越高。法蘭連接在形成操作密封條件時,墊圈單位面積上的壓緊力與其內壓力的比值,稱為墊片系數,用m表示。m 隨墊片硬度增大而增大。
